Der Linearis Compact-Linienablauf mit angeschweißtem ABS-Gehäuse ist für die Linienentwässerung in Innenräumen ausgelegt. Der Deckel lässt sich zum Verkleben mit Fliesen umklappen. Mit vorgefertigten Öffnungen für Sickerwasser und Siphon.

Ausführung:

- System: 125

- integrierter Siphon

- Dichtungsart: Kombinierte Dichtung

- Öffnungen für Sickerwasser: vorbereitet

Abdichtung am Aufsatz: werkseitig montierte Dichtungsmatte (fzmu) gemäß DIN 18534

- Wasserdichtigkeitsklasse nach DIN 18534-1: W0-I

- Wasserstandshöhe: 22 mm

Allgemeine Merkmale:

- Nennweite (DN): 50

- Außendurchmesser (DA): 50

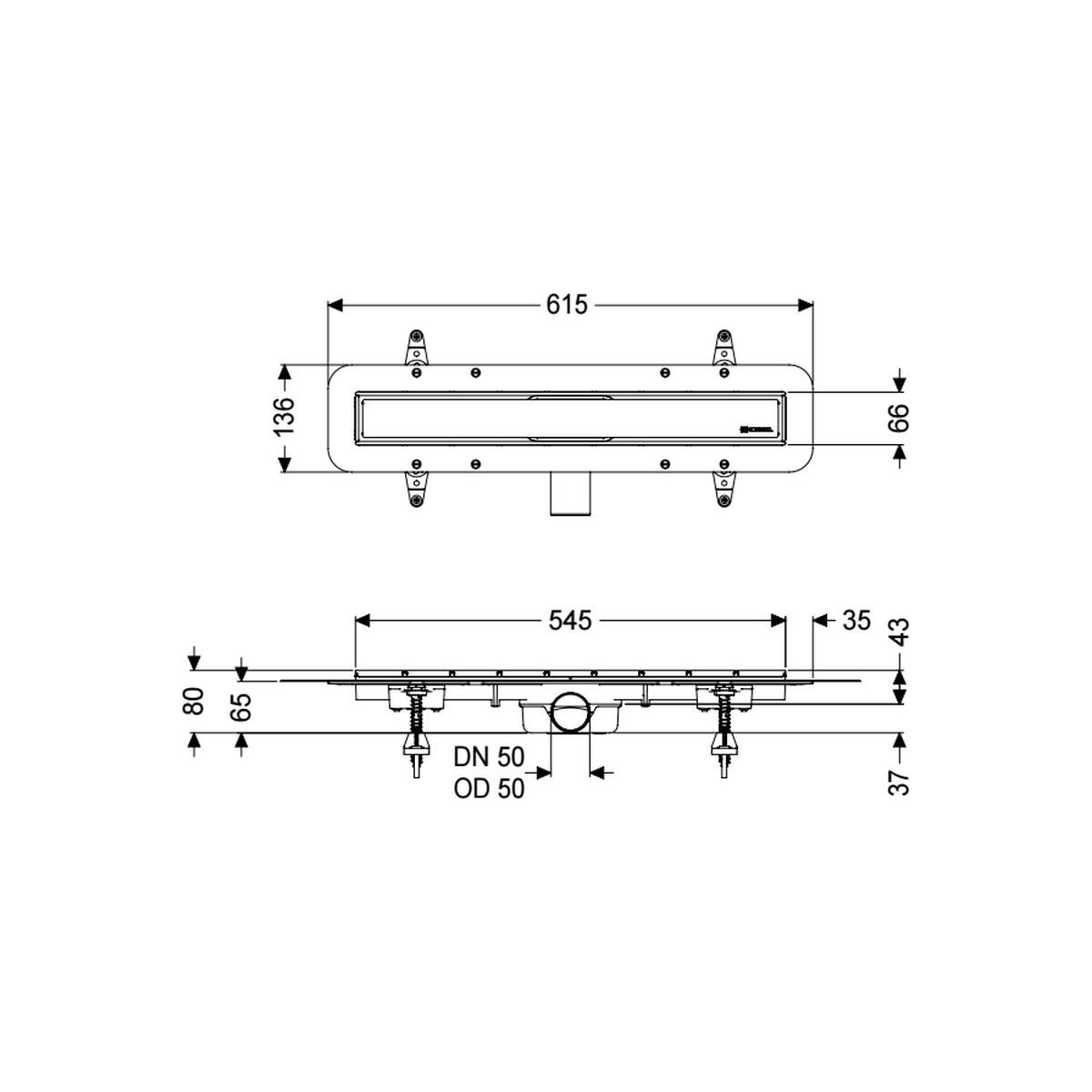

Abmessungen:

- Breite: 191 mm

- Höhe: 80 mm

- null: 615 mm

Behälter:

- Anzahl der Abflüsse: 1 ST

- Einbautiefe: 80 mm

Behälter / Grundkörper:

- Material des Spülkastengehäuses: ABS

Eigenschaften des Deckels:

- Abdeckungsart: Edelstahlabdeckung

- Design des Gitters: optional zum Einlegen von Fliesen

- Material des Deckels: Edelstahl V2A

- Farbe der Abdeckung: silber

- max. Bodenstärke: 15 mm

- Belastungsklasse: K 3 (EN 1253-1)

- Oberfläche: Edelstahl, gebürstet

- Verriegelung: eingesteckt

Gitterrost:

- Rahmenlänge: 550 mm

- Rahmenbreite: 66 mm

- Rahmenmaterial: Edelstahl V2A

Form des Sockels: quadratisch

- Material der Einfassung: ABS

- Durchflussleistung (l/s) bei 10 mm Überlaufhöhe: 0,6 l/s

- Durchflussleistung (l/s) bei 20 mm Überlauf: 0,7 l/s

- Durchflussleistung (l/s) ohne Überlauf: 0,5 l/s

- Möglichkeit zur Verwendung eines optionalen Multistop-Trockensiphons für den Abfluss (separat erhältlich)
